Při otevření rozvaděče se často během několika sekund pozná, jak kvalitně byl navržen. V některých případech je vše logicky uspořádané a zásah je rychlý. Jindy naopak působí zapojení chaoticky, orientace je složitá a každá úprava znamená zbytečné zdržení.

Přehlednost přitom nevzniká náhodou. Dobře navržený elektrický rozvaděč vychází z jasné struktury, vhodně zvolených komponent a promyšleného uspořádání.

Co dělá rozvaděč skutečně přehledným

Základem není jen kvalita jednotlivých prvků, ale jejich logické uspořádání. V praxi jde o to, aby bylo možné rychle pochopit, jak je rozvaděč zapojený a kde se nachází konkrétní část instalace.

Důležitou roli hraje:

• jasné členění na jednotlivé okruhy
• systematické vedení vodičů
• dostatek prostoru mezi komponenty
• jednotný způsob značení

Velmi pomáhá také vhodná volba svorek, například patrové svorky, které umožňují přehledné uspořádání více vodičů na menším prostoru.

Srovnání přístupů k návrhu rozvaděče

Pro lepší představu rozdílů mezi promyšleným a improvizovaným řešením slouží následující přehled:

Rozdíl mezi těmito přístupy se výrazně projeví zejména při údržbě nebo rozšiřování systému.

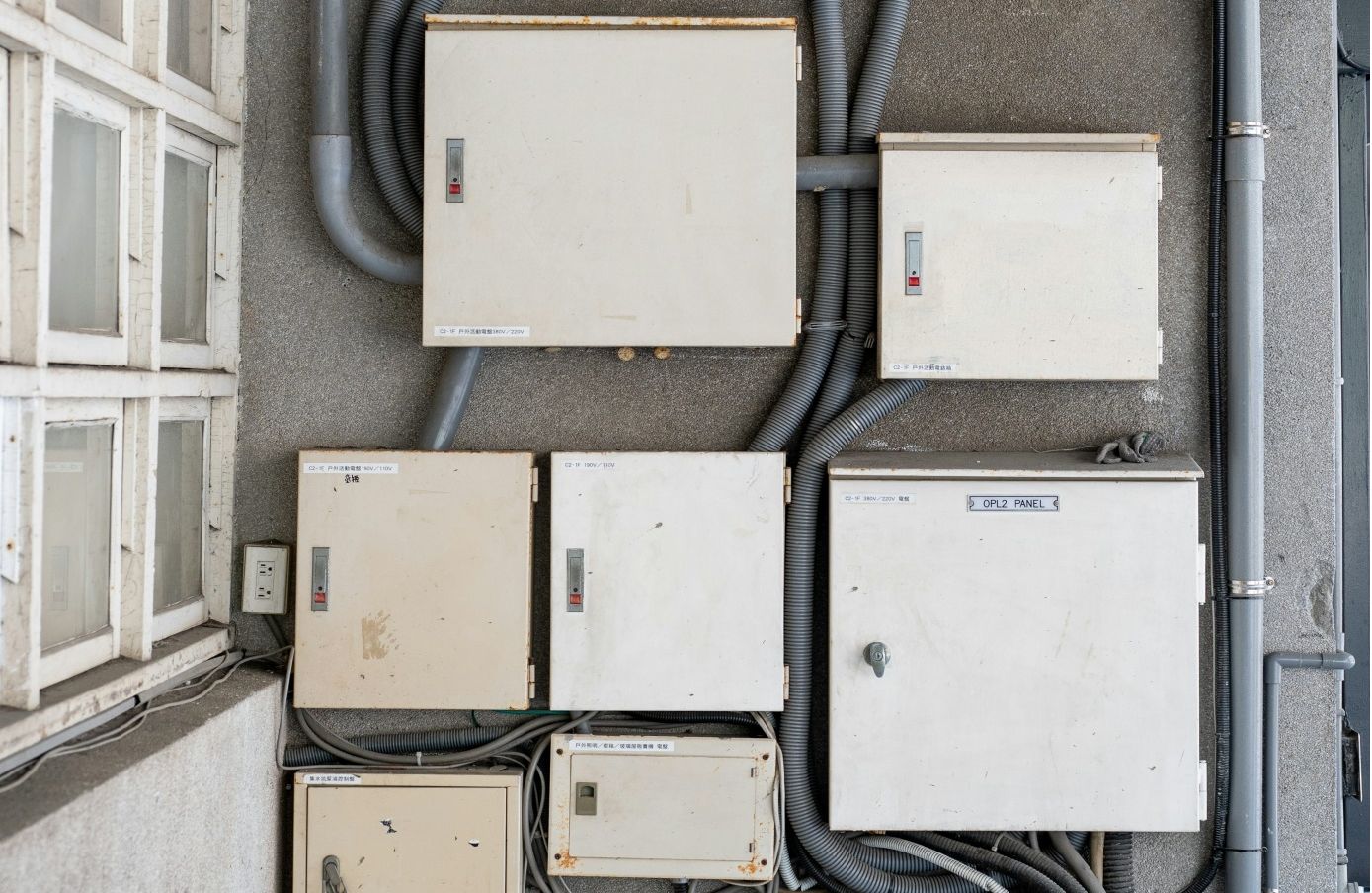

Unsplash.com

Jak pracovat s prostorem v rozvaděči

Jedním z nejčastějších problémů bývá nedostatek místa. Pokud se s ním nepočítá už při návrhu, dochází k přeplnění a ztrátě přehlednosti.

Řešením je:

• ponechat rezervu pro budoucí rozšíření
• optimalizovat rozmístění komponent
• využívat efektivní typy svorek

Například bezšroubové svorky umožňují rychlé zapojení a zároveň šetří místo díky kompaktnímu provedení.

Proč se vyplatí myslet na servis už při návrhu

Rozvaděč není statické zařízení. V průběhu jeho životnosti dochází k úpravám, rozšířením i servisním zásahům. Pokud není návrh přizpůsoben těmto potřebám, každý zásah se stává komplikovanější.

V praxi to znamená:

• delší odstávky
• vyšší riziko chyb
• složitější orientaci v zapojení

Dobře navržený rozvaděč umožňuje rychlý přístup ke všem důležitým částem a minimalizuje riziko zásahu do nesprávného okruhu.

Jak přistupovat k návrhu systematicky

Nejlepší výsledky vznikají tam, kde je návrh řešen jako celek. To znamená nejen výběr správné rozvaděčové skříně, ale i promyšlené rozmístění všech komponent.

Systematický přístup zahrnuje:

• plánování struktury ještě před montáží
• výběr vhodných prvků podle účelu
• zohlednění budoucího provozu

Díky tomu vzniká řešení, které není jen funkční, ale i dlouhodobě udržitelné.
